glibc源码分析-1:构建过程

简介

glibc（GNU C Library）是Linux采用的C语言运行库，它提供了ISO C11/POSIX.1-2008等标准定义的一系列API，几乎被所有应用所引用。阅读其源码能够提升对计算机底层组件的认知层次，修炼内功。

不同于python这类解释型语言可以直接在解释器中运行程序，C作为编译型语言需要将源码编译链接成机器码后才能执行（关于编译链接的具体机制可以参看我之前写的介绍文章：理解C语言-3:编译链接）。在glibc这样的超大型项目中，编译过程尤为复杂：不仅需要考虑不同平台间的不同配置项，还需要通过awk/sed等文本处理程序生成各种项目依赖文件。如果贸然扎进源码分析某个模块，很容易陷入不知道某个具体符号来自哪里的困境，铩羽而归。

GNU Make负责完成如此负责的编译，本文就通过分析Make的调试信息，解析编译glibc的具体过程，引出glibc源代码的目录结构，为后续分析glibc中的具体模块打下基础。

构建流程

构建环境

本文所准备的构建环境是一个安装有CentOS-7-x86_64-Minimal-1908.iso的VirtualBox虚拟机，构建的源代码版本为glibc-2.31，具体的编译指令如下：

1
2
3
4
5
6

wget https://ftp.gnu.org/gnu/glibc/glibc-2.31.tar.gz
tar -zxvf glibc-2.31.tar.gz
cd glibc-2.31
mkdir build && cd build
../configure --prefix=/tmp
make

其中configure和make命令都是GNU构建体系的重要成员：

• configure脚本负责侦测平台环境，确认平台特定的参数，并生成相关文件。
  执行完*./configure*，你可以看到它生成的文件：

  • config.h（由config.h.in作为模版生成）
    定义了项目源文件可能使用的宏定义（平台相关）。

  • config.make（由config.make.in作为模版生成）
    定义了make过程中依赖的一系列变量，包括构建使用的具体程序/构建涉及的目录/构建参数/平台相关（这部分和config.h内容有部分重叠） 等等。
    在我的构建环境中，configure确认配置为x86_64-pc-linux-gnu（machine-vendor-os）。并据此确认config-sysdir变量的值。

  • Makefile（由Makefile.in作为模版生成）
    由make程序执行的目标文件。为了加速后续make的编译，可以修改该文件内容，取消PARALLELMFLAGS注释，开启并行编译。

  • config.status
    这是一个shell脚本，完成生成上述3个文件的具体任务。可以单独调用该脚本重新生成某个特定文件。

  • config.log（本次configure的日志）

  • config.cache（本次configure的缓存，可选）

• make命令按照指定的Makefile执行具体构建任务。
  简单来说，Makefile包含了两方面的信息：构建目标间的依赖关系（决定了本次构建该更新哪些文件）以及某个目标具体的构建步骤（shell指令）。详细指南可以参见GNU Make手册。

构建目标和源代码布局

构建目标

glibc作为C语言运行库主要是以共享库的方式存在，因此libc.so是主要的构建目标。
在正式构建libc.so之前，glibc会提前构建出不同的lib类型：

• libc.a
  使用-DPIE生成后缀为.o的目标文件，这些文件只能被链接成最终可执行文件。
• libc_pic.a
  使用-DPIC -DSHARED生成后缀为.os的目标文件，这些文件可以链接成动态库文件。
• libc_nonshared.a
  使用-DPIC -DLIBC_NONSHARED=1生成后缀为.oS的目标文件，这类代码只包括静态函数（static-only routines）。

针对这些不同的目标文件类型（.o/.os/.oS），glibc会先在子目录（下文源代码布局中将详细阐述）中依次构建。子目录所包含的Makefile会定义本目录涉及的source，并针对目标文件类型进行相应剪裁，也可能由sysdeps下的Makefile根据目标系统进行增减。

源代码布局

glibc源代码的顶级子目录主要分成以下几类：

• include目录
  包含库所包含的头文件，make install将会把它们安装到目标平台中。

• bits目录
  和平台相关的头文件

• sysdeps目录
  包含所有与平台相关的特定源代码。这个目录是glibc能在各平台间移植的关键，其包含的子目录布局遵照如下内部约定：

  • 依照维度划分代码
    这些维度包含操作系统（os）/平台（platform）/字长（wordsize）/浮点计算（FPU）等，不同的维度间通过父子目录进行组合，例如：

    特定于操作系统的代码：sysdeps/unix/sysv/linux/.[ch]
    特定于操作系统以及平台的代码：sysdeps/unix/sysv/linux/powerpc/.[ch]
    特定于字长的代码：sysdeps/unix/sysv/linux/powerpc/powerpc[32|64]/.[ch]
    特定于平台的代码：sysdeps/powerpc/.[ch]
    特定于FPU的代码：sysdeps/powerpc/powerpc32/fpu/.[ch]

  • 目录间存在依赖关系
    首先如果configure确认需要包含某个sysdeps子目录，则暗示该子目录的每一层父目录都应该被包含进来。
    其次任意一个子目录还可以通过包含一个Implies文件说明其需要依赖不在自身路径中的其它sysdpes目录，例如unix/Implies中包含posix，因此点那个unix被包含时，posix也应一并考虑。
    这两种层次使得目录间的依赖关系形成一张图。

  上文提到过，执行*./configure的过程中就会确认构建目标需要依赖哪些sysdeps目录并写入变量config-sysdir中。这里就来描述下configure*脚本是如何作出选择的：

  1. 首先判断本次构建的目标config，以本文构建环境x86_64-pc-linux-gnu举例：
  • machine： x86_64/64（注意configure会调用sysdeps/*/preconfigure中的判断逻辑最终确定）
  • vendor：pc
  • os：linux-gnu
  • base-os：/unix/sysv（由os推算出）
  2. 将每个值扩展为一个子序列
  • machine（在每一个层级考虑加入fpu和multiarch的组合）
    /x86_64/64/fpu/multiarch /x86_64/64/fpu /x86_64/64/multiarch /x86_64/64 /x86_64/fpu/multiarch /x86_64/fpu /x86_64/multiarch /x86_64
  • vendor
    pc
  • os-try
    linux-gnu /linux
  • base-os
    /unix/sysv /unix
  3. 按照machine/base-os/vendor/os-try/machine的顺序得到上述子序列的笛卡尔积，查找源代码sysdeps下是否存在相应目录，由此得到满足构建环境要求的一组sysdeps目录sysnames
     需要注意的是这里的每一个部分都可以取空字符串，保证遍历到所有可能。
  4. 遍历sysnames，按照以下逻辑处理其中每一个路径，得到最终的sysdir
  • 将本路径输出至sysdir
  • 检查本路径下是否存在Implies，如果存在，将其包含的每一个路径加入sysnames，如果不存在，将本路径的父路径加入sysnames
  5. 将sysdeps/generic加在最后
     generic子目录服务于两个目标
  6. 作为所有平台特定实现的索引：如果索引不存在，make不会查找对应的平台对应实现
  7. 作为找不到对应平台特定实现时的兜底

• 通用模块目录
  不依赖平台的模块源代码分布在不同的顶级子目录中，这些子目录由sysd-sorted文件中的sorted-subdirs变量定义。这些子目录包括：

通用目录间可以通过Depend文件指定依赖关系，同时被sysdeps子目录中的Subdirs文件设置为该sysdeps子目录的依赖。

• scripts
  系统构建时会用到的脚本。

• benchtests
  基准测试相关的脚本。

• htl/hurd/mach/posix/soft-fp

make关键机制

这一节介绍几个make的特色机制，了解之后才能更好地理解glibc的构建行为。

Makefile重制机制

Makefile是包含make规则的文件，可以被make命令直接调用或者通过include指令组织成层次结构。
以make命令直接调用的Makefile为入口，每当遇到include指令，make都会读取对应的Makefile文件。
当所有Makefile文件读取完成之后，make反向遍历读取的Makefile，查看是否存在对应规则，并决定是否需要重新生成对应的Makefile。
一旦任何Makefile发生了重制，make会回到整个命令的起点，重新开始整个流程。

有了这个机制，可以通过*-include foo读取一个当时并不存在，但可以被重制的Makefile。这里的’-‘确保如果该文件不存在，make*也不会报错退出。

相同目标的多条规则

如果制定了同一个目标的多条规则，make会把所有规则的依赖收集到一起来判断目标是否需要更新，但只会执行最后一条规则定义的构建操作。

延时求值

在读取Makefile过程中，并不是所有变量和规则都是马上求值的。make运行过程分成两趟：

• 第一趟负责读入所有Makefile，初始化所有变量和规则，并根据规则形成目标间的依赖关系
• 第二趟根据依赖关系决定该更新哪些目标

官方把第一趟中会求值的目标称为immediate，第二趟才求值的目标称为deferred，并提供了如下说明：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

immediate = deferred
immediate ?= deferred
immediate := immediate
immediate ::= immediate
immediate += deferred or immediate
immediate != immediate
define immediate
  deferred
endef
define immediate =
  deferred
endef
define immediate ?=
  deferred
endef
define immediate :=
  immediate
endef
define immediate ::=
  immediate
endef
define immediate +=
  deferred or immediate
endef
define immediate !=
  immediate
endef

构建过程

明确了源代码的布局和make特色机制之后，是时候来看看glibc构建过程的细节了（为了简化，暂时忽略install/clean等目标）。

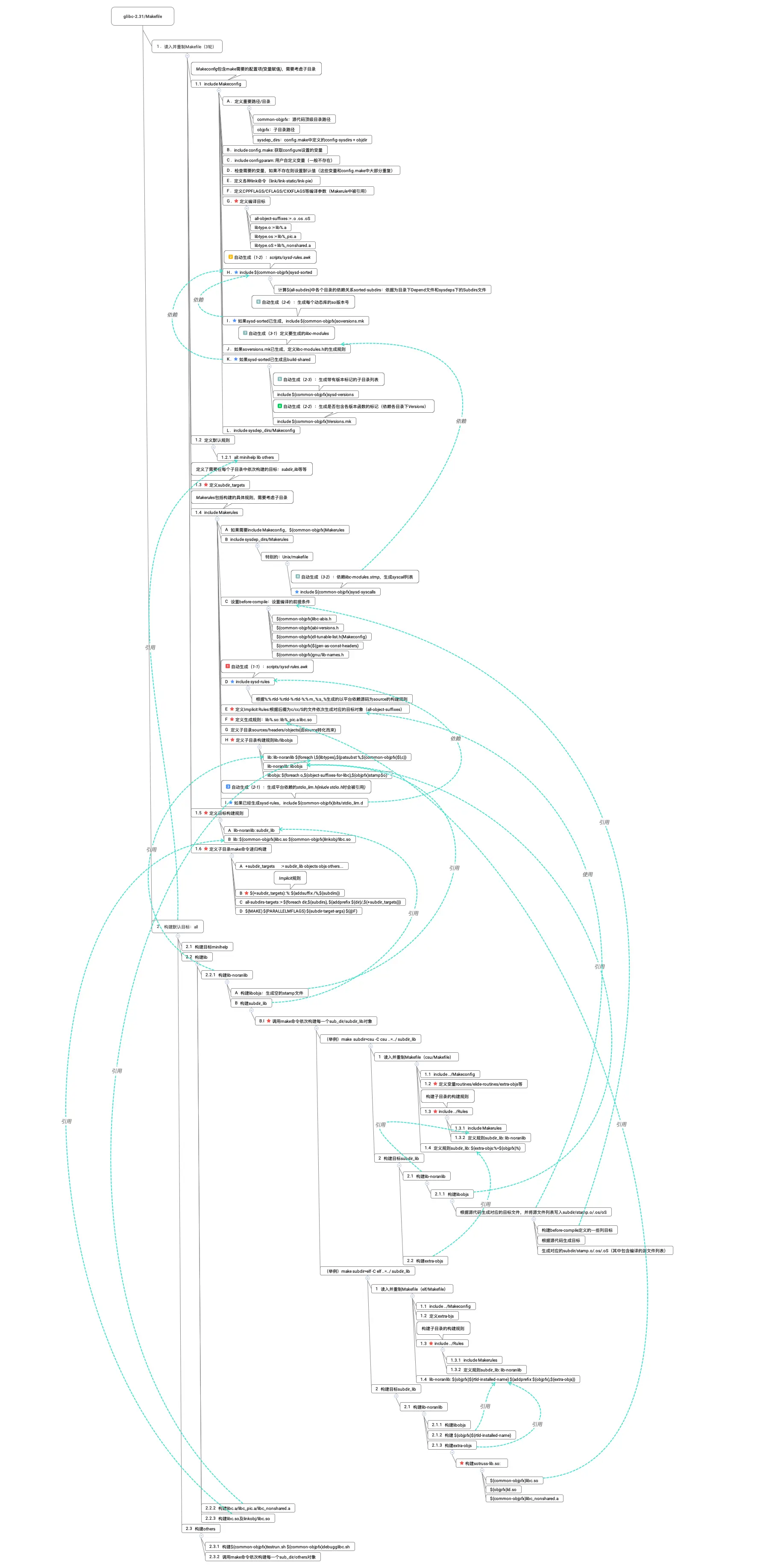

图1展示了通过加上*–debug来得到的make*细节。

图中的图标说明如下：

• 红色五角星：make过程中的关键点
• 脸色五角星：流程中涉及Makefile重制的部分
• 数字标示：重制过程的顺序，其中（a-b）代表第a轮的第b项

构建过程中的技巧

o-iterator.mk

在Makefile中有大量操作需要针对不同的目标后缀（.o/.os/.oS）重复执行，项目使用o-iterator来提炼循环：

1
2
3
4

o := $(firstword $(object-suffixes-left))
object-suffixes-left := $(filter-out $o,$(object-suffixes-left)) // shift one suffix each time

$(o-iterator-doit)

通过以下方式调用循环：

1
2
3
4
5

define o-iterator-doit
    do something with $o
endef
object-suffixes-left := $(all-object-suffixes) // reset to all suffixes
include o-iterator.mk

标记完成

构建过程中大量使用各种标记记录某个文件已自动生成：

• 变量标记
  例如在自动生成的sysd-rules（Makefile）中包含：

  1	sysd-rules-done := t

  之后Makefile就可以通过ifndef sysd-rules-done来控制后续流程。

• stamp标记

  1. 后缀标记
     例如stdio_lim.st来标记和检测stdio_lim.h是否已经构建成功。
  2. 文件标记
     在构建子目录时，通过stamp.o/.os/.oS来标示相应的文件是否已经构建成功，同时文件中包含相应的源代码列表。

编译模版

具体编译命令的模版在Makerules中，这里以编译csu/init-first.o为目标举例：

1

gcc init-first.c -c -std=gnu11 -fgnu89-inline  -g -O2 -Wall -Wwrite-strings -Wundef -Werror -fmerge-all-constants -frounding-math -fno-stack-protector -Wstrict-prototypes -Wold-style-definition -fmath-errno    -fno-stack-protector -DSTACK_PROTECTOR_LEVEL=0   -ftls-model=initial-exec      -I../include -I/root/source/glibc-2.31/build3/csu  -I/root/source/glibc-2.31/build3  -I../sysdeps/unix/sysv/linux/x86_64/64  -I../sysdeps/unix/sysv/linux/x86_64  -I../sysdeps/unix/sysv/linux/x86/include -I../sysdeps/unix/sysv/linux/x86  -I../sysdeps/x86/nptl  -I../sysdeps/unix/sysv/linux/wordsize-64  -I../sysdeps/x86_64/nptl  -I../sysdeps/unix/sysv/linux/include -I../sysdeps/unix/sysv/linux  -I../sysdeps/nptl  -I../sysdeps/pthread  -I../sysdeps/gnu  -I../sysdeps/unix/inet  -I../sysdeps/unix/sysv  -I../sysdeps/unix/x86_64  -I../sysdeps/unix  -I../sysdeps/posix  -I../sysdeps/x86_64/64  -I../sysdeps/x86_64/fpu/multiarch  -I../sysdeps/x86_64/fpu  -I../sysdeps/x86/fpu/include -I../sysdeps/x86/fpu  -I../sysdeps/x86_64/multiarch  -I../sysdeps/x86_64  -I../sysdeps/x86  -I../sysdeps/ieee754/float128  -I../sysdeps/ieee754/ldbl-96/include -I../sysdeps/ieee754/ldbl-96  -I../sysdeps/ieee754/dbl-64/wordsize-64  -I../sysdeps/ieee754/dbl-64  -I../sysdeps/ieee754/flt-32  -I../sysdeps/wordsize-64  -I../sysdeps/ieee754  -I../sysdeps/generic  -I.. -I../libio -I.   -D_LIBC_REENTRANT -include /root/source/glibc-2.31/build3/libc-modules.h -DMODULE_NAME=libc -include ../include/libc-symbols.h       -DTOP_NAMESPACE=glibc -o /root/source/glibc-2.31/build3/csu/init-first.o -MD -MP -MF /root/source/glibc-2.31/build3/csu/init-first.o.dt -MT /root/source/glibc-2.31/build3/csu/init-first.o

对应的编译模版为：

1

$(CC) $< -c $(CFLAGS) $(CPPFLAGS) $(OUTPUT_OPTION) $(compile-mkdep-flags)

变量之间的对应关系如下：

特别需要关注得是libc-symbols.h，其中定义了编译需要的基础宏定义（config.h也是在这里被include）。

总结

学习C语言有点像玩任天堂的游戏：上手简单，精通困难。其中一个很大的原因就是构建系统的及其繁杂：因为源码本身也可能是构建系统通过shell创建的。这种所见非所得加深了阅读源码的难度，更有甚者，很多源码中的符号竟然是引用了gcc这个编译器提供的功能，难怪IDE表示无能为力。
本篇作为glibc源码系列的第一篇，希望为大家建立一个big picture，也为后续研究铺平道路。
